PGF nMate/NEC Mate改


改修用ハーネス総合


Build By PC Garage Kit Factory


IOHK01-270の画像
I/Oハーネス ASSY
SLHK01-270の画像
SW/LEDハーネス
U2HK01-270の画像
USB2.0ハーネス

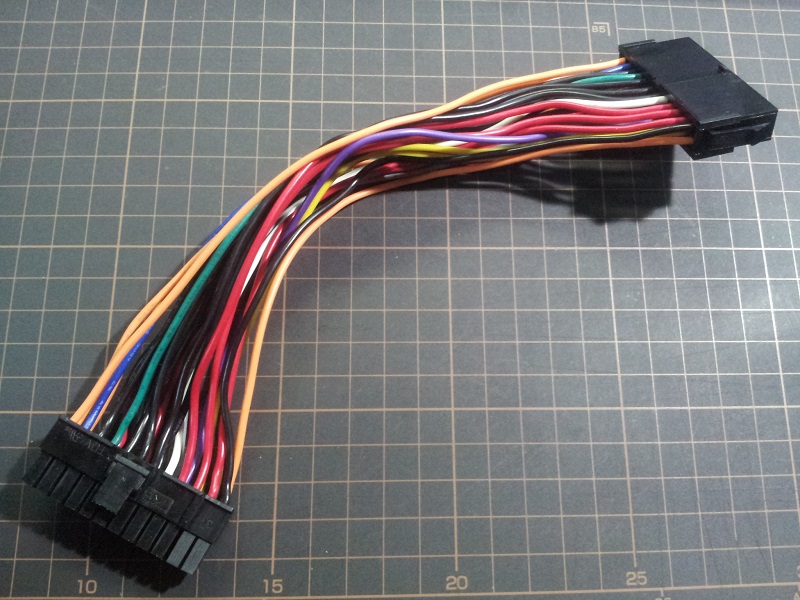

ATX24PEXT-200の画像
ATX24P延長ハーネス

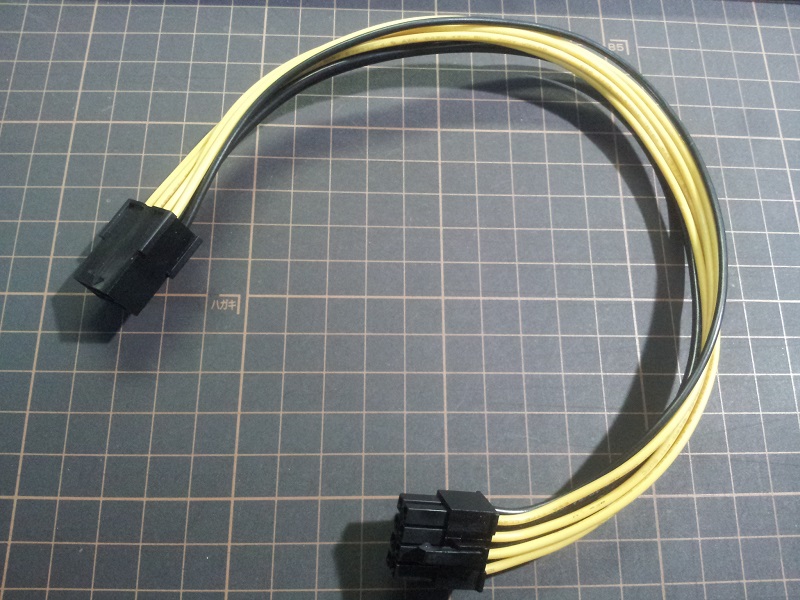

ESP12V8PEXT-300の画像
EPS12V8P延長ハーネス
ATX12V4PEXT-300の画像
ATX12V4P延長ハーネス

このページについて

Web等でMate改を汎用マザーボードでリビルド、汎用マザーボードのI/O系ピンヘッダ規格やハーネスの長さが合わず、あきらめた方も多いかと思います。 このハーネス改修キットは、Mate M/Bと汎用M/Bの規格違いの吸収とMateケースの汎用性を向上させる目的で着手いたしました。

開発の基としたハーネスは、汎用PCケースの構造に近い「 Mate LGA775/LGA1156/1155モデル」のフロントI/O基板「MS-4032 VER:1.A/2.0」付属のハーネス をベースに設計し、元のMateとしても使えるように新規に製作いたしたので、元のハーネスと付け替える形でお使いいただけます。

購入希望や質問などございましたら、お気軽にサポート掲示板やお問い合わせフォームよりご連絡ください。 電源の延長ハーネスに関しては、PC Gareage Kit Factoryでも請負製作は可能ですが、現状では市販品との価格差があまりありませんので、 市販品の購入をおススメいたします。

フロントI/Oハーネス改修キット

Mate改で市販のマザーボードを使用する場合、マザーボード側コネクタを、純正のmini QIの2.0mmピッチから汎用規格の2.54mmピッチに改造、 及び、ピンヘッダー位置の違いよる長さも調整する必要があります。

以降のマザーボード入れ替えに対応しやすいように、Switch/LEDとUSB2.0の二つのハーネスに分離しました。

MS-4032側
I/O基板側 純正コネクタの画像
***
***

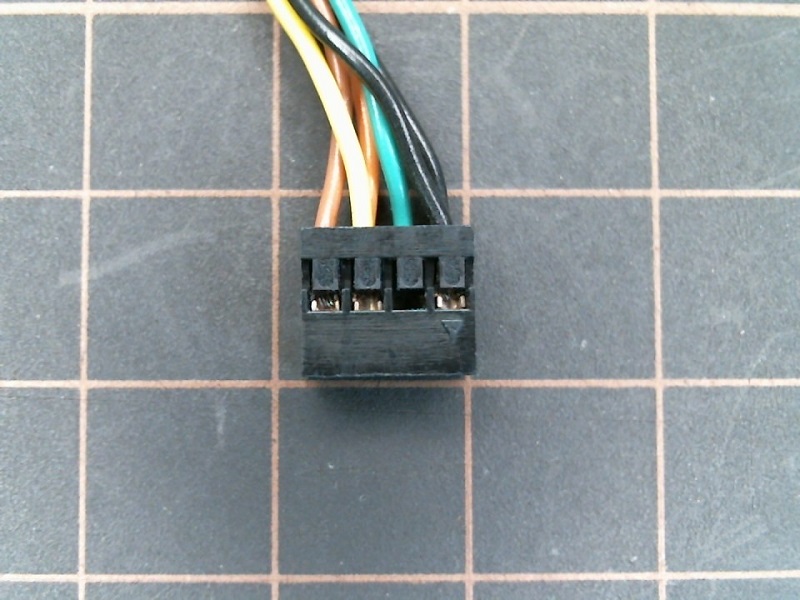

I/O基板側 SW/LEDコネクタの画像
***
***

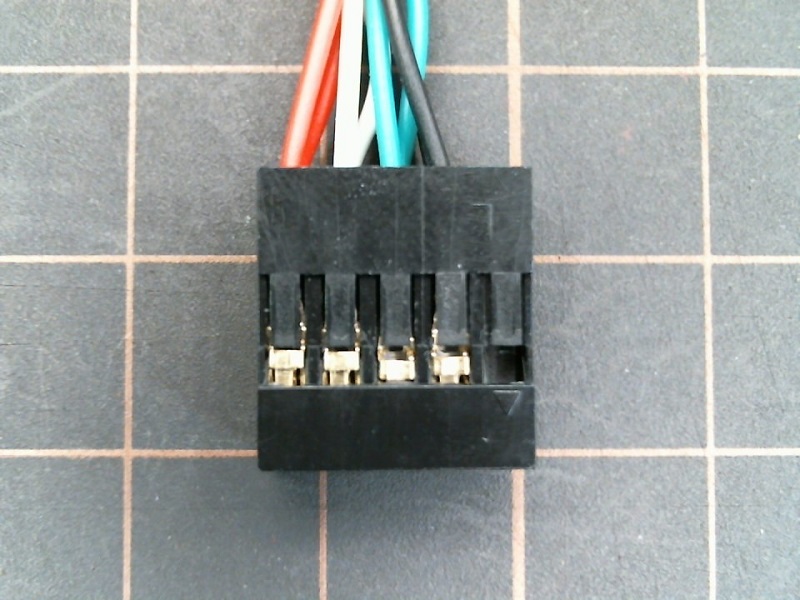

I/O基板側 USB2.0コネクタの画像
***

＜ I/Oハーネス改修キット ＞

このキットは、Switch/LEDハーネス改修キット「NM4032-SLHK01-STD」とUSB2.0ハーネス改修キット「NM4032-U2HK01-STD」のセット品となります。

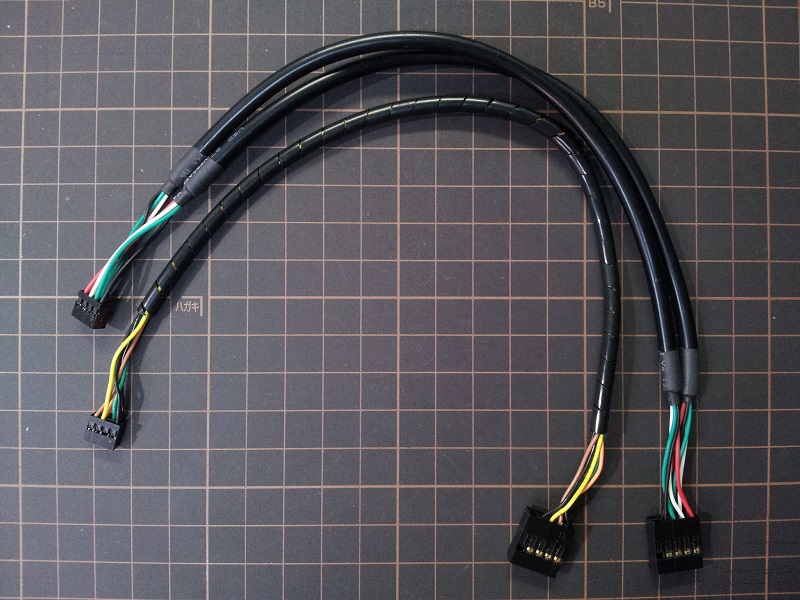

IOHK01の画像

このセットでは、共にスタンダードなコネクタと長さの270mm物を採用していますが、ハーネスの長さやコネクタ ハウジングは変更できます。


＜ Switch/LEDハーネス改修キット ＞

このキットは、のスイッチ/LEDハーネスのマザーボード側コネクタの規格とピンアサインの違いを吸収するための交換用ハーネスとなります。
※ハーネスの長さ及びハウジングは、マザーボードに合わせカスタマイズもできますのでお気軽にご相談ください。

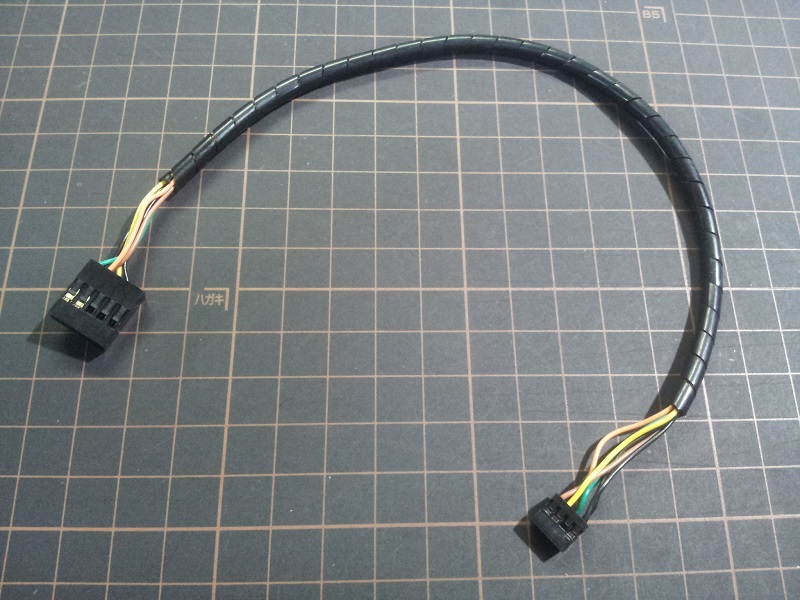

NM4032-SLHK01-STD
全体画像 全体画像 全体画像
Switch/LEDハーネス改修キット 型式構成
基本型式番号カスタム番号I/Oハウジングハーネス長M/Bハウジング

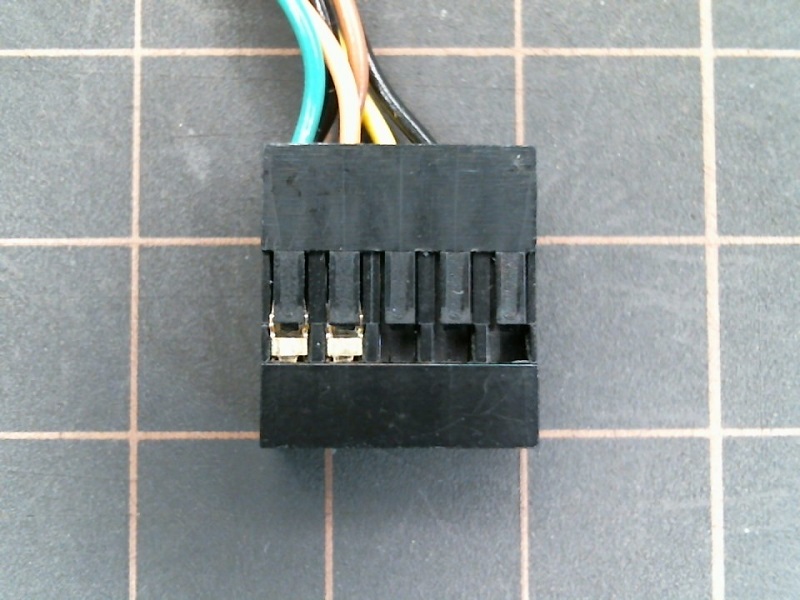

NM4032-SLHK01STDQII-8270QI-10

ハウジング変更オプション
変更前変更後オプション番号オプション

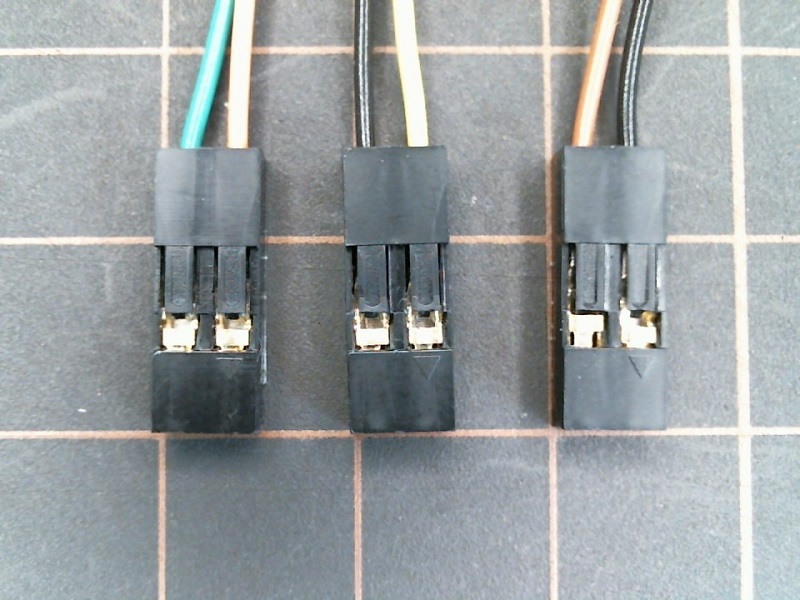

全体画像 全体画像 2223 マザーボード側QI-10 QIコネクタをQI-2コネクタ x3へ変更した物です。

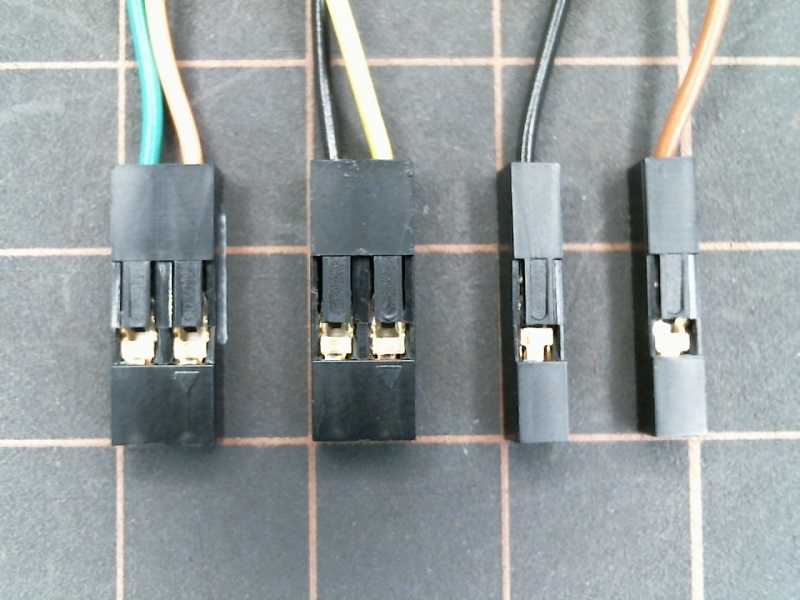

全体画像 全体画像 2214 マザーボード側QI-10 QIコネクタをQI-2コネクタ x2とQI-1コネクタx2へ変更した物です。
パワーLEDが３ピンヘッダーのマザーボードに対応します。

＜ USB2.0ハーネス改修キット ＞

このキットは、汎用マザーボードのUSB2.0ヘッダーの規格違いを吸収するための変換ハーネスキットとなります。
純正のハーネスを改造して使用する事も可能ですが、長さが205mmと短く、マザーボードによっては、ピンヘッダーまでの長さが足らず使用できない場合があります。

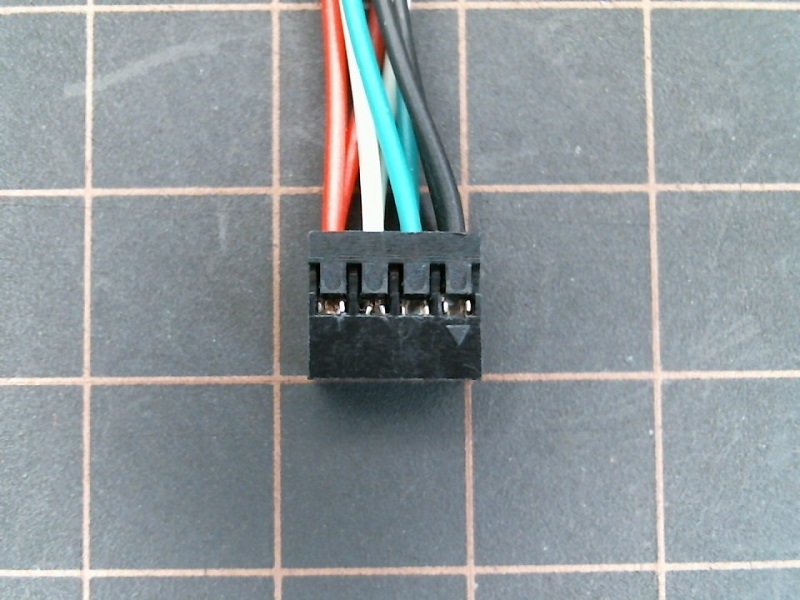

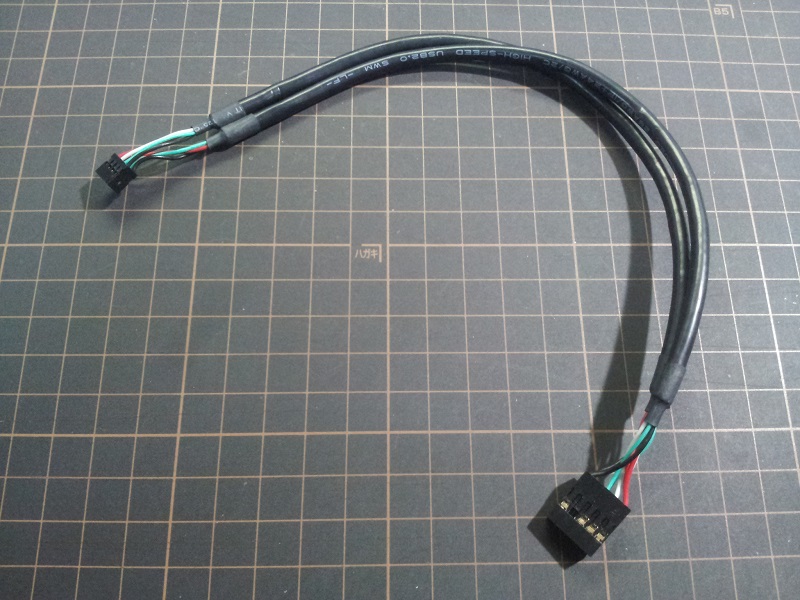

画像は、NM4032-U2HK01-STD
全体画像 全体画像 全体画像

USB2.0ハーネス改修キットのラインナップ
型　番I/O基板側コネクタハーネス長M/B側コネクタ分類
NM4032-U2HK01-STDQI2mm-8(P2.0mm)270mmQI-10(P2.54mm)STD
NM4032-U2HK01-300QI2mm-8(P2.0mm)300mmQI-10(P2.54mm)BTO
NM4032-U2HK01-205QI2mm-8(P2.0mm)205mmQI-10(P2.54mm)BTO

バグ修正オプション
変更前変更後オプション番号バグの内容と修正の概要
全体画像 全体画像 ASRB460MP4 ASRock B460M Pro4を組み込んだ際に発生した「パワーLEDが消灯出来ない件」への対策の一つとして ピン番号7と8のGNDをハウジングの9と10へそれぞれ移動しUSB2.0ヘッダーのGNDラインを無効化するピンアサインへ変更とI/O基板へのマスキング処理および樹脂ビスへの変更で対応。
全体画像 全体画像 GAA75MD2H GIGABYTE GA-A75M-D2H組込時に、標準の270mmでは短いことが判明、オプションで300mmを製作して対応。

I/O ハーネス 自作用資料

***
***

長さの目安


電源ハーネス延長キット

電源延長ハーネスの長さは、推奨電源 + 推奨マザーボードの組み合わせを基準にしており、他の電源とマザーボードの場合は、 必要な長さを採寸する必要があります。
また、24ピン及び8pinの電源延長ハーネスは近似長の流通品をもご利用いただけますので、PGF製の延長ハーネスは受注生産の オプションキットといたしました。

全体画像 全体画像

＜ SilverStone SST-TX300 ＞

全体画像

PGF nMate/NEC Mateに「SilverStone SST-TX300」を組み込む際に必要となる電源の延長ハーネス

電源ライン実　長延長ハーネスの長さ
メインパワー 24Pin350mm不　要
EPS12V 8pin450mm150mm ～ 200mm


＜ 玄人志向 KPW-TX300/90+ ＞

全体画像

PGF nMate/NEC Mateに「玄人志向 KPW-TX300/90+」を組み込む際に必要となる電源の延長ハーネスは、

電源ライン実　長延長ハーネスの長さ
メインパワー 24Pin270mm150mm ～ 200mm
EPS12V 8pin400mm200mm ～ 300mm



ハーネスキットを入手する

品　名型　番価　格在庫
フロントI/Oハーネス改修キット ASSY*1PGF-NM4032-IOHK01 ASSY￥2,000-お問い合わせ
SW/LEDハーネス キット 260mmPGF-NM4032-SLHK01￥1,500-お問い合わせ
USB2.0ハーネス キット 260mmPGF-NM4032-U2HK01￥1,500-お問い合わせ
メインパワー 24pin 延長ハーネス 200mm*2PGF-MBP24PEXT-200未定お問い合わせ
EPS12V 8pin 延長ハーネス 300mm*2PGF-EPS12V8PEXT-300未定お問い合わせ
ATX12V 4pin 延長ハーネス 300mm*2PGF-ATX12V4PEXT-300未定お問い合わせ
ATX12V 4pin - EPS12V 8Pin 延長ハーネス 300mm*2PGF-ATX12V4PEXT-300未定お問い合わせ
PCIE6pin - ATX12V 4Pin 変換ハーネス 300mm*4PGF-PEX6P4PCNV-300未定お問い合わせ
*1：SW/LEDとUSB2.0のハーネス改修キットをセットにした物です。
*2：150mm ～ 200mmの市販品をご利用ください。
*3：市販品をご利用ください。

Mateの改修を検討中の方へ

＜Mateの選定に関する注意事項＞

2021/04/02現在の情報、「I/Oハーネス改修キット」のみで汎用マザーボードに換装できる事を確認しているMateは、汎用シャーシの構造を持つ LGA775モデルのみとなっております。
LGA1156・LGA1155モデルの場合は、LGA775モデルとは異なり、下の画像の様にCPU直下の隆起部及びCPUクーラーポストと市販マザーボードが 干渉することを確認しており、板金加工により干渉部分を除去は必須といなります。 また、専用設計によりマザーボード固定用ポストの1つが欠損しているため、別途加工技術が必要となります。

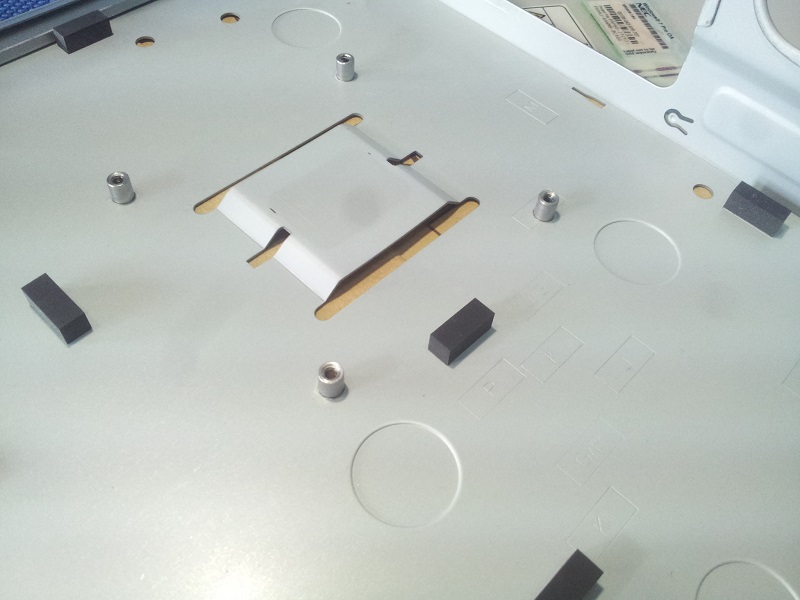

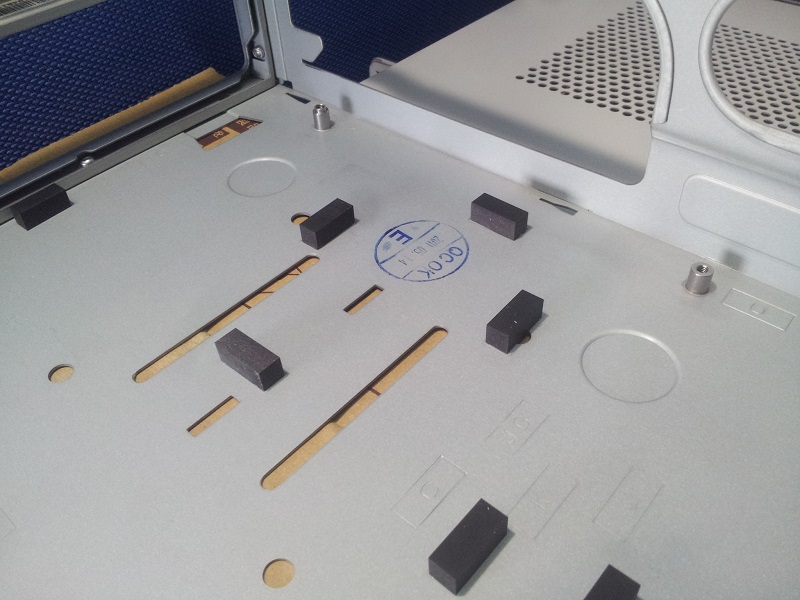

LGA775シャーシのCPU直下部画像 LGA1156,1155シャーシのCPU直下部画像
LGA775モデルのCPU直下部 LGA1156,1155モデルのCPU直下部

※各画像クリックで、それぞれの改修方法へ飛びます。


資　料

＜ I/O基板 MS-4032のピンアサイン ＞

Mate(LGA775,1156,1155)に使われているフロントI/O基板は、MS-4032(VER:1A/2.0)となっています。
表面実装部品の変更によるマイナーチェンジのみで、ピンアサインは共通です。

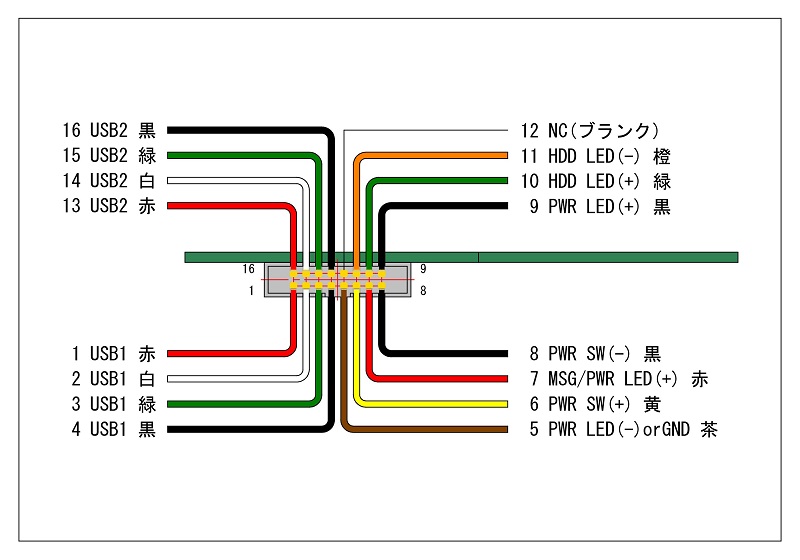

画像クリックで、800px x 560px サイズが開きます。 ピンアサイン画像

MS-4032(VER:1.A/2.0) JFP1のピンアサイン割当表
ピン番号配線色接続先 (極性)備　考
1USB1 赤USB1 5V (+)USB2.0 電源(+)
2USB1 白USB1 Data (-)USB2.0 Data(-)
3USB1 緑USB1 Data (+)USB2.0 Data(+)
4USB1 黒USB1 GNDUSB2.0 GND
5茶パワー LED (-)LED カソード、USB2.0 GND、I/O基板GNDと共有。
6黄パワー スイッチ (+)パワースイッチ(+)
7赤メッセージ LED (+)最近のマザーボードでは使われていません。
8黒パワー スイッチ (-)パワースイッチ(-)
9黒パワー LED (+)パワー LED アノード
10緑HDD LED (+)HDD LED アノード
11橙HDD LED (-)HDD LED カソード
12NC未結線NC(未結線)
13USB2 黒USB2 GNDUSB2.0 GND
14USB2 緑USB2 Data (+)USB2.0 Data(+)
15USB2 白USB2 Data (-)USB2.0 Data(-)
16USB2 赤USB2 5V (+)USB2.0 電源(+)

ハーネス設計図

準備中・・・

＜フロントI/Oハーネス改修キット 自作資料＞

I/Oハーネスを自作したい方むけの参考に、製作(ハーネス長270mm)に使用したパーツリストを用意いたしました。

Switch/LEDハーネス改修キットのパーツリスト
品番部品名品　名数量備　考
1SW/LED ハーネス 280mm耐熱ビニル絶縁電線 UL1429 AWG28 黒2***
2HDD LED カソード(-) 280mm耐熱ビニル絶縁電線 UL1429 AWG28 橙1***
3HDD LED アノード(+) 280mm耐熱ビニル絶縁電線 UL1429 AWG28 緑1***
4パワー LED アノード(+) 280mm耐熱ビニル絶縁電線 UL1429 AWG28 黄1***
5パワー LED カソード(-) 280mm耐熱ビニル絶縁電線 UL1429 AWG28 茶1***
6I/O基板側コネクタ ハウジング2032H-2X08P(QII2mm-8)1***
7I/O基板側コンタクトピン2014-T(QI2mm-ZU)6***
8M/B側コネクタ ハウジング2550(QII-10)1***
9M/B側コンタクトピンQI-ZU6***
10配線保護チューブスパイラル チューブ 黒 TS-2.6W-W1***

USB2.0ハーネス改修キットのパーツリスト
品番部　位寸　法規　格数　量備考
1USB2.0ケーブル280mmUL2725 AWG28/1P+AWG28/2C2***
2I/O基板側コンタクトピン2014-T(QI2mm-ZU)8***
3I/O基板側ハウジングminiQI2032H-2X08P 2.0mm1***
4M/B側コンタクトピンQI-ZU8***
5M/B側ハウジングQI 2.54mm1***
6熱収縮チューブ 15mm***4***

当方がI/Oハーネス製作に使用している工具


保証・免責事項

＜ 保　証 ＞

ハーネスキットは、お受取後7日間の初期不良交換での対応を原則とします。

ユーザー登録またはキットの追加登録で1ヶ月の初期不良交換に延長されます。
初期不良交換の期間以降は有償修理となりますので、期間中に不良を見つけた場合は速やかにご連絡ください。

＜ 免責事項 ＞

本キットのご使用は、購入ユーザーの責任において施工・運用を行い、使用にあたって生じた如何なる損害については、当方は補償いたしかねますので、あらかじめご了承願います。


サポート

原則、掲示板でのサポートとなります。

メール等での直接サポート・初期不良期間の延長をご希望の場合は、ユーザーの登録をお願いいたします。
