LGA775シャーシの改修手順


※NEC Mate「LGA775」から「NMLGA775」相当への改修

改修前のシャーシ画像 改修後のシャーシ画像
LGA775 MateのCPU直下 改修したNMLGA775のシャーシ

インフォメーション

このページは、NEC Mate LGA775モデルに汎用マザーボードへ乗せ換えできるように、シャーシの改修方法を紹介するページとなります。
LGA775モデルのシャーシ改修は、LGA1156/1155モデルと違い、比較的簡単に作業する事ができますので、興味がある方はチャレンジしてみては？

LGA1156/1155モデルは改修方法が異なりますので、こちらからどうぞ。

改修対象のLGA775 Mateか確認する

このタイプのMateは、ボトムカバーを取り外せばCPU直下の構造を確認できるので確認方法を紹介します。

トップカバーを取り外す

  1. 後方にある「ロックバー」二か所を内側にスライドさせ、トップカバーのロックを解除する。
  2. トップカバーを前方へスライドさせる。
  3. トップカバーを上方に持ち上げて取り外す。
トップカバー Lock トップカバー Un Lock 前方へスライド トップカバー オープン

ボトムカバーを取外してCPU直下の構造を確認する

  1. トップカバーを外したMateをボトムカバーを上にして返す。
  2. #2の(+)ドライバーで、M3x4 ワッシャー付ビス2本を取り外す。
  3. ボトムカバーを前方にスライドさせる。
  4. ボトムカバーを上方に持ち上げながら取り外す。
  5. CPU直下の構造を確認する。

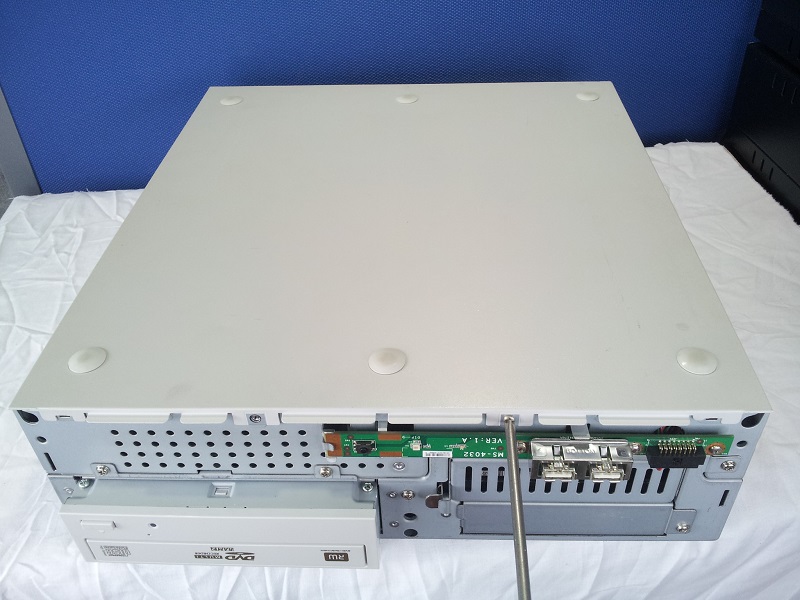

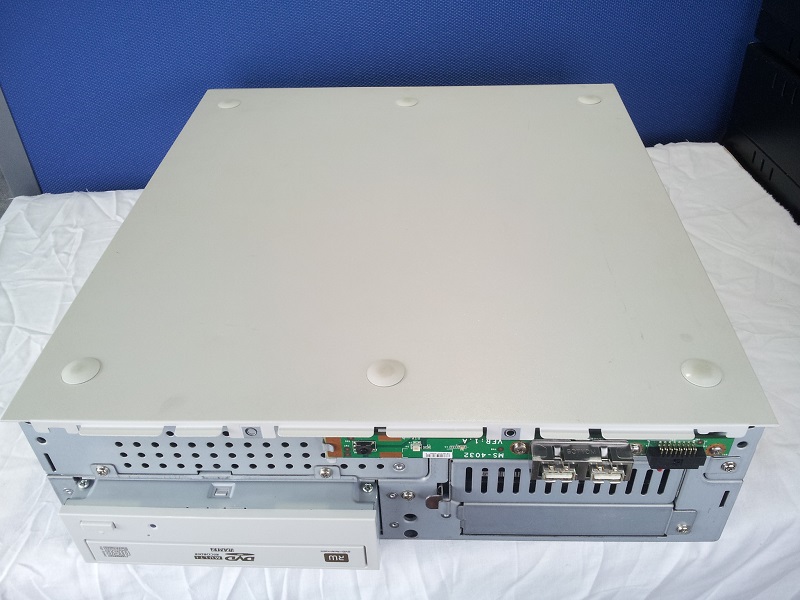

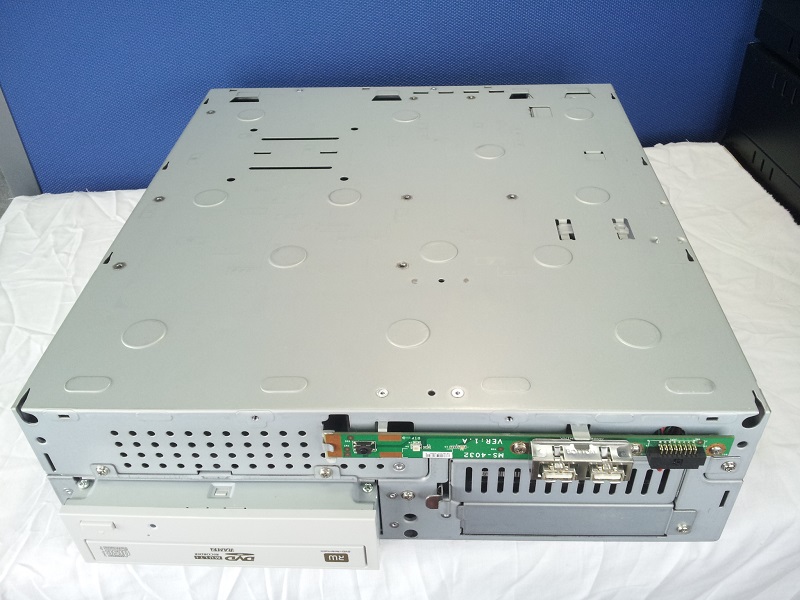

留めネジを抜く１ 留めネジを抜く２ 前方へスライドさせる ボトムカバーを取り外す

構造判定

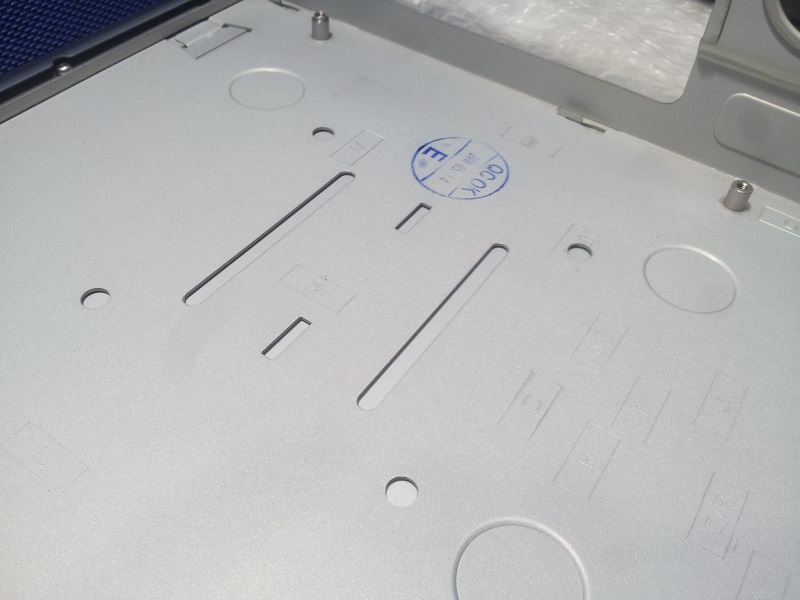

判定画像

画像のように、CPU直下の構造がフラットであることとマザーボード固定用ポストの有無を確認し、改修に進む場合はハウジングを反転し分解工程へ進みます。

※改修を行わない判断をした場合は、逆の手順で現状復帰させます。



LGA775 Mateの分解と改修

NEC Mate LGA775モデルの分解と改修は、以下の工程で行われます。

    分解工程
  1. ドライブフレームの取り外し。
  2. 電源の取外し。
  3. CPUクーラーを取り外す。
  4. マザーボードを取り外す。
  5. I/O基板MS-4032を取り外す。
  6. サポートゴムを除去する。

※分解する際は、後の組立に役立ちますので作業毎に撮影しておきましょう。

ドライブフレームを取り外す

HDDと光学ドライブより、SATAデータとSATA電源を取り外す。
この時、ラッチ付き(ロック機構)があるコネクタ場合は、無理に抜くとドライブ側を破損させるので、必ずラッチを押しながら抜くこと。

CPUクーラーの取外し。

サイドのレバーを押し下げてフックを取り外す。

電源の取外し。

純正電源のままでは容量も少なく、

I/O基板MS-4032を取り外す

マザーボードの取り外し。

M3x4を取外し

サポートゴムの取外し。

この作業に使用するツール

はがしにくい場合は、残ったノリを溶剤を使って除去をし、LGA775 Mateの改修は完了。

改修用パーツの入手

Mateの汎用化には、フロントI/O基板(MS-4032)と汎用マザーボードを繋げるためのI/Oハーネスを改修する作業が不可欠です。

シャーシ構造チェックで板金作業が必要ない事が判明しているので、必要な改修キットは次の２つを用意します。
SLHK01の画像 U2HK01の画像


免責事項

本記事は、製品版である「PGF-NMLGA775」を製作する工程で得た情報を、「NEC Mate LGA775モデル」のオーナー自身で改修作業を行えるように 公開しておりますが、ユーザーによる改修を推奨はしておりません。

これは、当方の管理下で製作された製品版「PGF-NMLGA775」とは異なり、改修後の品質が自作PCと同様に作業者のスキルに依存する為です。

したがって、本情報を基に改修を行った結果で生じたいかなる障害も保証する事はいたしかねますので、自己責任の範囲内でご利用なさるようにしてください。
